一、概述

XKT-412是芯科泰新开发的高频大功率

集成电路，体积小输出功率大，可工作

在较高频率范围内使用可大大减少发送线

圈的体积和尺寸增强发射功率，降低线圈

成本，由于对线圈电感量要求小也可直接

采用PCB作为发射使生产应用更加简便；

芯片采用宽电压自适应技术芯片

设计工艺，同样的发射电路可以在任意工

作范围内电压使用而不改变任何器件使用

极为方便，电路简单，具有稳

定性好等特点，其专门用于无线感应智能

充电、供电管理系统中，可靠性能。XK

T-412负责处理该系统中的无线电能传输功

能，采用电磁能量转换原理并配合接收部分

做能量转换及电路的实时监控；负责各项电

池的快速充电智能控制，XKT-412只需配合

极少的外部元件就可以做成高可靠的无线快

速充电器、无线电源供电。



二、特点

*自动适应供电电压调节功能

使之能够在较宽的电压下均能工作

*自动频率锁定

*自动负检测负载

*自动功率控制

*高速能量输电传送

*高效电磁能量转换

*智能检测系统，免调试

*工作电压：DC  5~12V

*工作频率：0~2MHZ

*高度集成化，仅需几只普通****元件

三、   应用范围



军用产品、医疗产品、机器人无线供电、安防产品、防水产品、玩具产品、成人用品、数码产品、MP3、MP4、手机、手持家用电器等的电池充电、无线直接供电

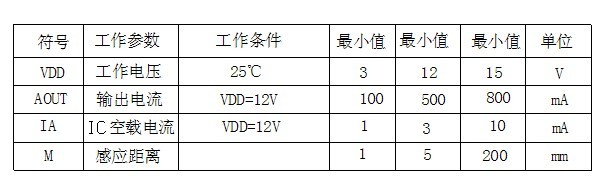

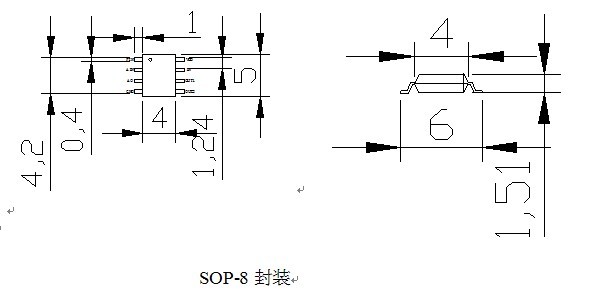

四、   脚位图及说明



五、典型应用电路

1．大功率应用：

发射电路典型应用图1-----12V发射5V2A输出

标准模块实物图发射电压12V 接收输出5V2A适合快充系列产品

标准模块实物图发射电压12V 接收输出5V1.5A适合快充系列产品

发射电路典型应用2-------12V发射5V1A接收输出

标准模块实物图发射电压12V 接收输出5V1A适合快充系列产品



2．USB 5V低电压发射应用

发射电路典型应用1----5V发射5V1A接收输出
