一．简介：
XKT-408系列集成电路，采用CMOS制程工艺，
具有精度高、稳定性能好等特点，其专门用于
无线感应智能充电、供电管理系统中，可靠性
能高。XKT-408负责处理该系统中的无线电能
传输功能，采用电磁能量转换原理并配合接收
部分做能量转换及电路的实时监控；负责各种
电池的快速充电智能控制，XKT-408只需配合
极少 的外部元件就可以做成高可靠的无线快速
充电器、无线电源供电器。
二．特点：
* 自动频率锁定
* 自动检测负载
* 自动功率控制
* 高速能量输出传送
* 高效电磁能量转换
* 高密度能量输出
* 智能检测系统，免调试
* 工作电压：DC 3V~15V
* 高度集成化，仅几个普通****元件
* 经过严格测试及批量生产，性能稳定
三．应用范围：
军用产品、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、MP3、
MP4、手机、手持家用电器等的电池无线充电、无线供电

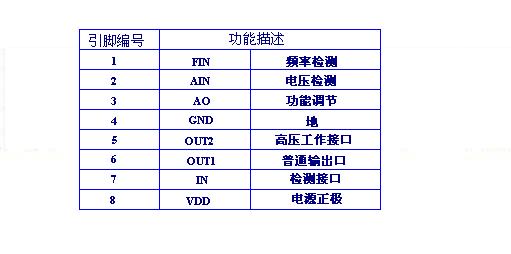

四．脚位图及说明：
五．典型应用电路图：

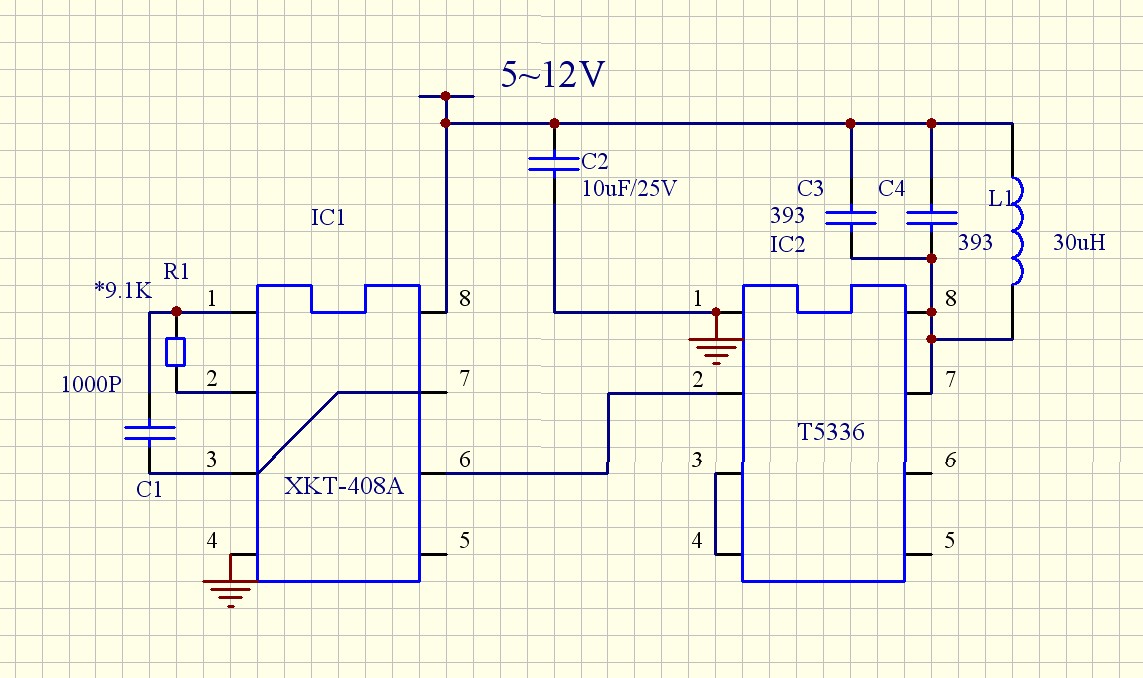

1．直流大功率发射电路

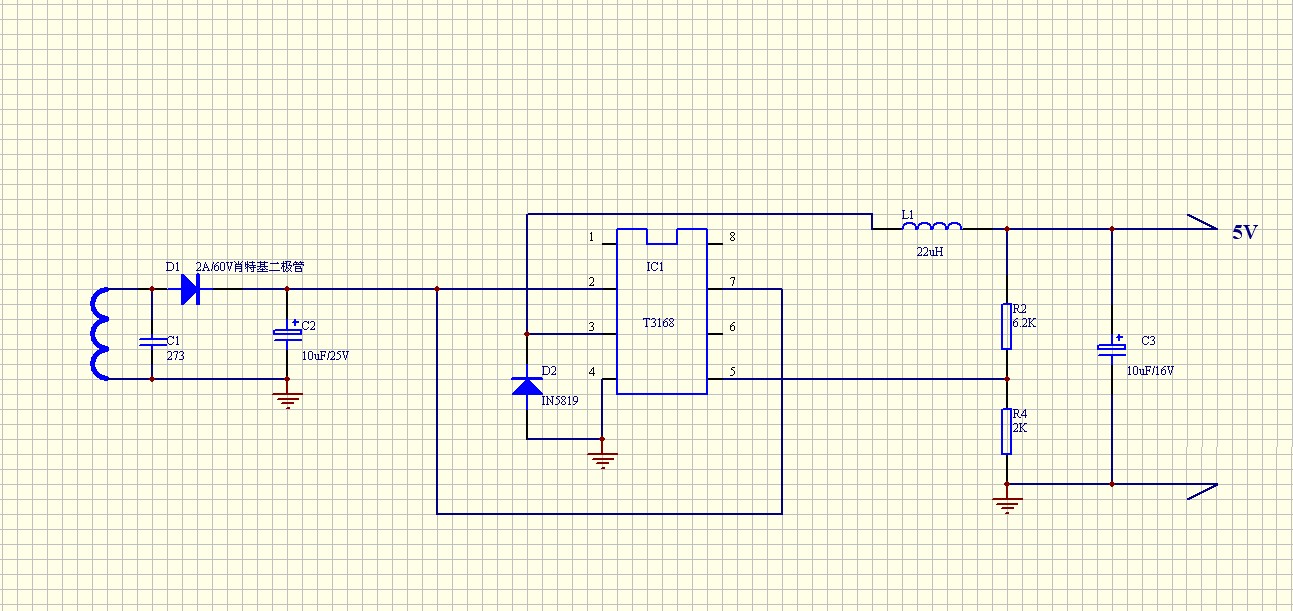

2.无线接收电路:
3.小功率远距离无线发射电路:
4.小功率远距无线接收电路:

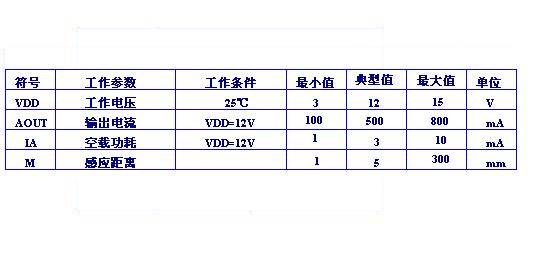

六．典型工作参数：
七．工作极限参数：
工作温度：-55℃to+125℃
存储温度：-65℃to+150℃
最大工作电压：15V
输出驱动电流：800mA
八．封装形式：
SOP-8
