XKT-412无线充电模块

----使用说明

本品是芯科泰针对目前各种系列小电子产品的的无线充电、供电开发设计而成，具有体积小、使用简便、效率高、价格低的特点.主要适用于移动类电子产品如：手机、游戏机、鱼缸、MP3、MP4、成人用品、数码相机、电动剃须刀、学习机、医疗、水下用品等多种产品应用；由于采用无接触式充电供电，可使产品完全密封，防水防尘；增加产品的使用寿命、使用方便

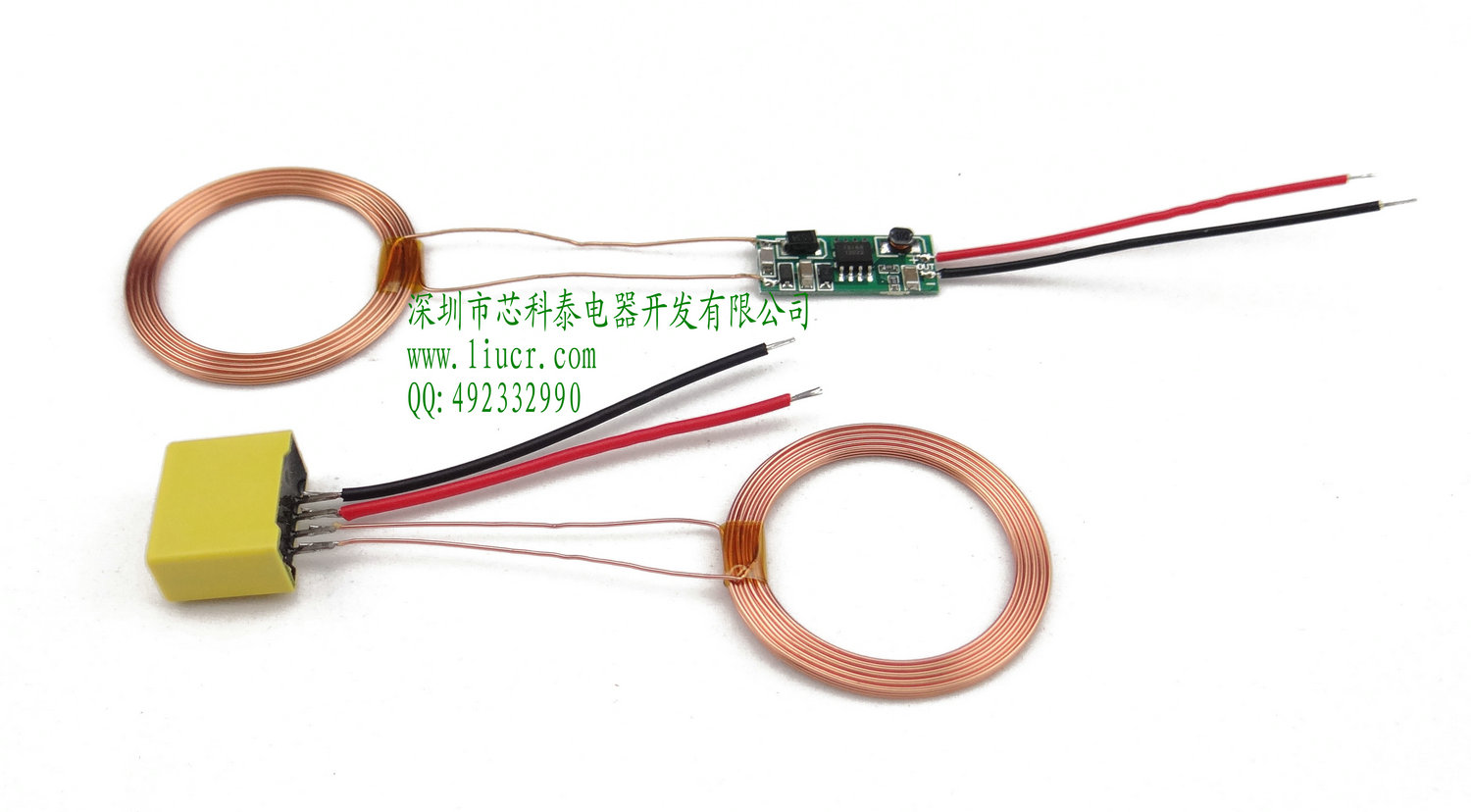

发射模块尺寸：长18mm宽15mm高8mm

发射线圈电感量：30uH

连接方式：1脚接电源负极;2脚接电源正极;3和4脚接外置发送线圈

发射模块工作电压：9V~12V（注意不能超过13.5V工作）

发射模块工作电流：随接收负载电流的大小自动增减

接收模块的输出电流：5V/600mA

收发的作用距离：1~20mm

如果小电流工作可适当增加接收线圈匝数来增加传送距离

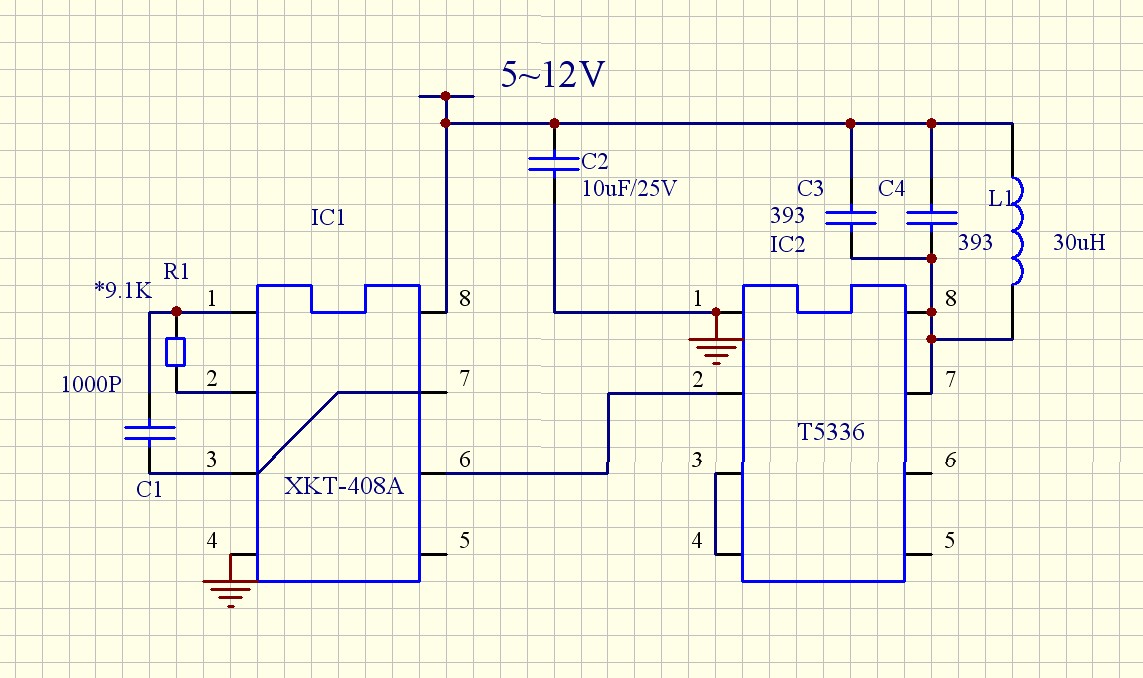

发射模块电路原理图

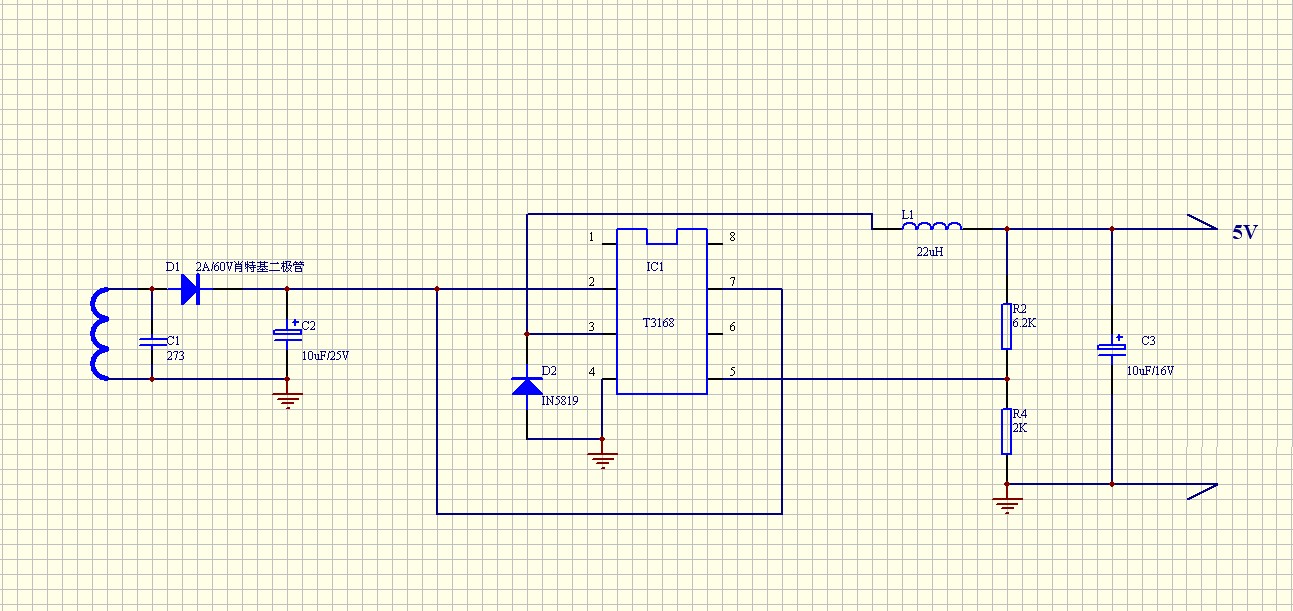

接收电路图

使用时请注意不要使用电压不稳定的电源，电源电压不能超过13。5V
