XKT-409无线供电系列模块



——使用说明

本品是芯科泰历时多年研制成功的新一代无线供电技术，指头大小却能输出几十上百瓦的大功率，不仅功率强大，小待机电流，效率高，而且稳定性好，在正常使用情况下可长期工作不易损坏，目前推出多种功率范围供客户实际需要选择，可大量应用于各种水下用品、防水产品、灯具、成人用品、电动工具快充等

目前主要型号供客户根据实际产品需要先择

XKT409-100    输出功率100W

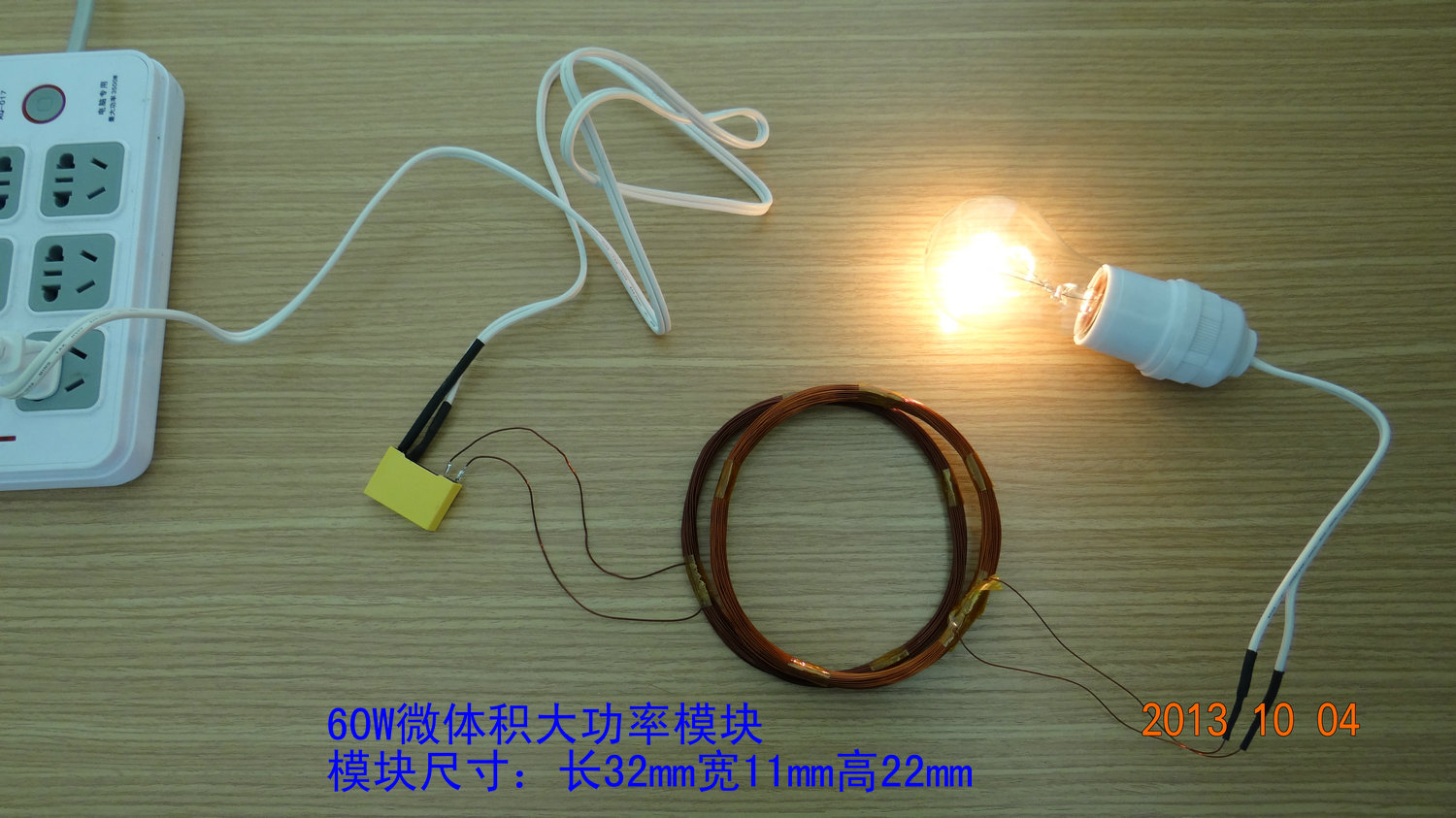

XKT409-60     输出功率60W

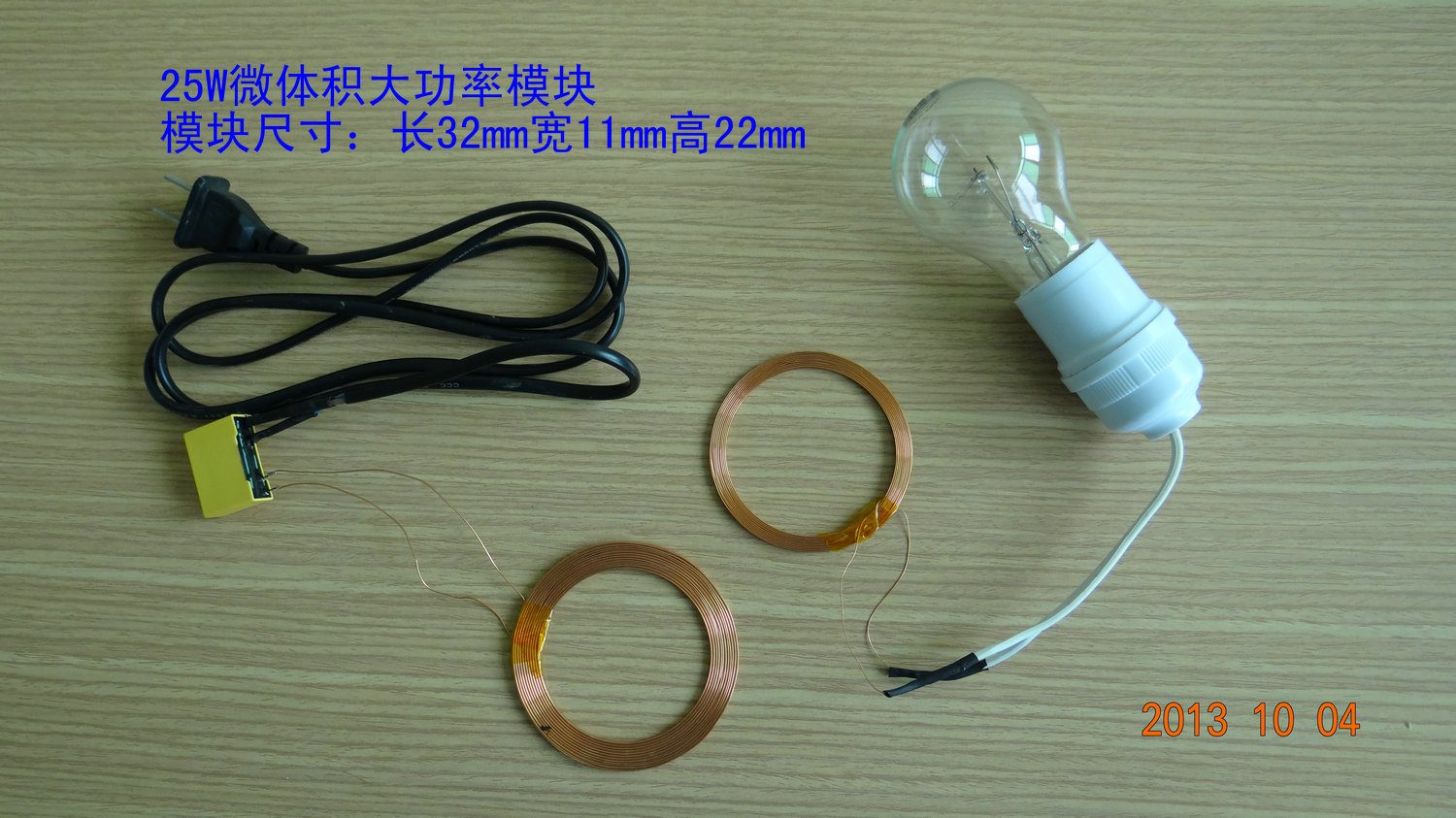

XKT409-25     输出功率25W

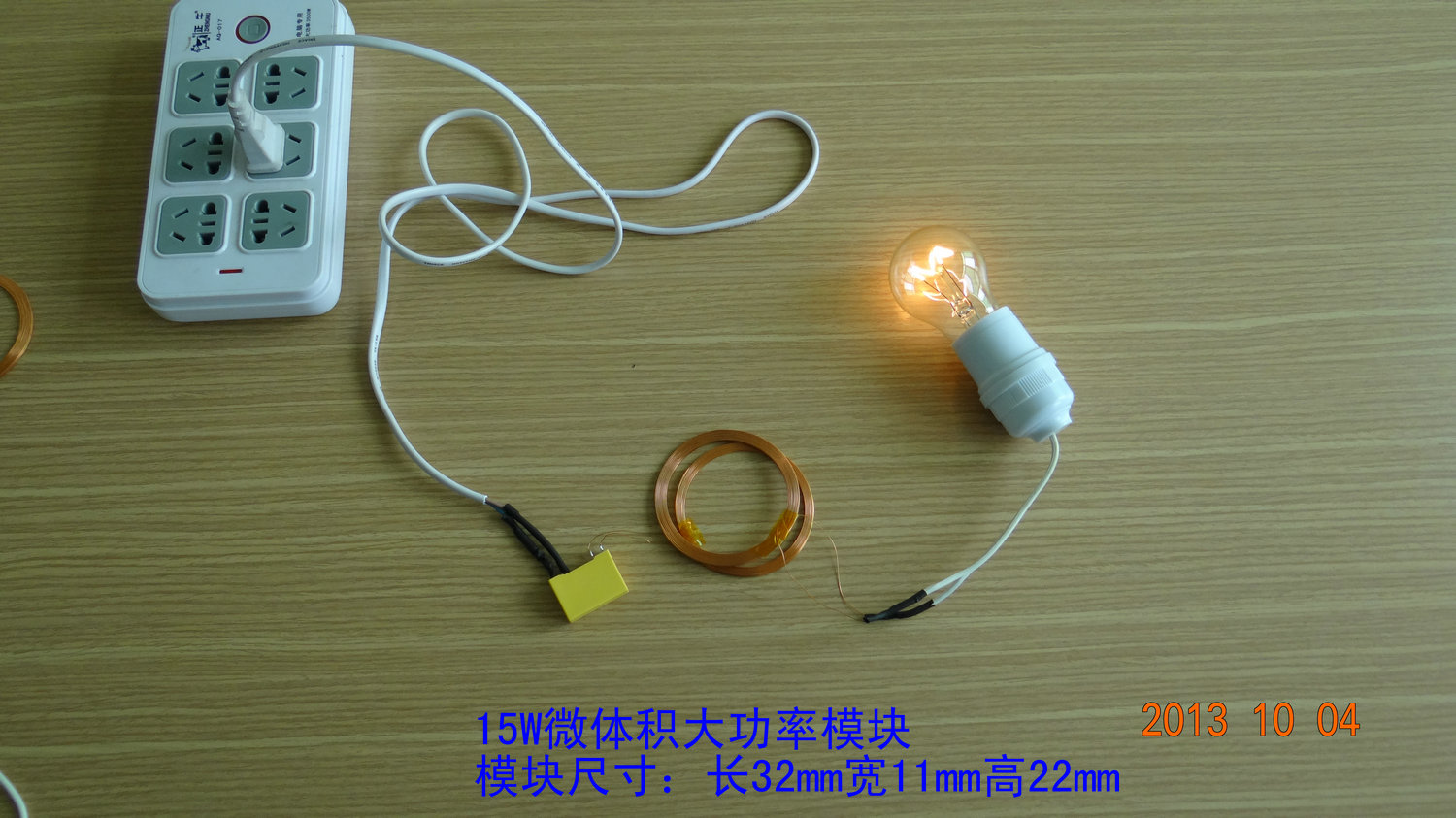

XKT409-15     输出功率15W

静态电流：约3~10mA

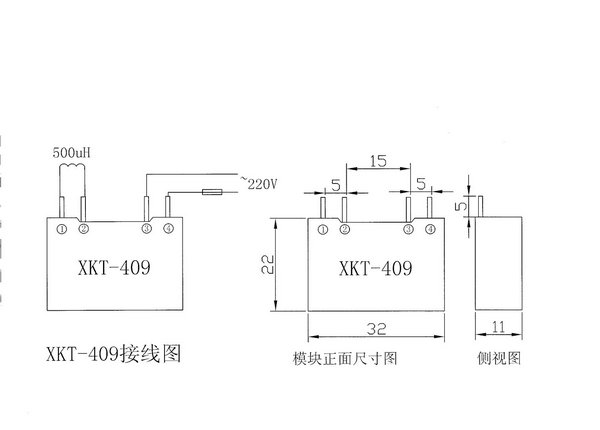

发射模块尺寸：

长32mm宽22mm厚度11mm

引脚说明：

1、2脚为外接发射线圈，通常外接500uH电感线圈，视功率大小选择铜线的线径，如果功率不必选择时线圈电感量可适当增加外接线圈电感量以减少待机功耗可在500uH~1mH之间选取以减小输出功率

3、4脚为~220V电源输入端，可直接外接110V~220V交流电源给发射模块供电

使用说明：

收发距离：1~50mm

每一款模块都可以在大功率范围内使用

注意事项：本品不是试验品使用时请不要超出功率范围内破坏性使用以免造成损坏，以免产生危险！

试用时可直接在我们网店里直接购买大量应用时价格面谈
